Standsicherheit von Kanälen: MAC-System bei Infotag vorgestellt

Beitrag vom 24. September 2015

0 Kommentare

IKT-Infotag: Stefan Bretz, B. Eng. stellte das MAC-System vor.

– Wie kann man die Stabilität eines Großprofilrohrs einfach testen?
– Keine Ahnung.
– Man drückt mal von innen kräftig dagegen und guckt, wann es sich bewegt.
– So ein Quatsch!
– Nein! So macht es das IKT mit dem MAC-Verfahren. Natürlich viel ausgefeilter, aber im Prinzip genau so.

Wie es ganz genau geht, erklärten die IKT-MAC-Experten Stefan Bretz B. Eng., Dipl.-Ing. Martin Liebscher und Dr.-Ing. Sissis Kamarianakis jetzt beim Infotag im IKT. Neben vielen interessanten Informationen rund um die Beurteilung der Standsicherheit von Kanälen mit dem MAC-Verfahren wurde das MAC-Gerät in der IKT-Versuchshalle live in Aktion gezeigt.

Und so funktioniert es

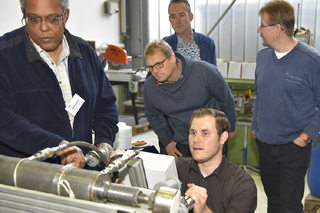

Stefan Bretz erklärt die Funktionsweise des MAC-Geräts

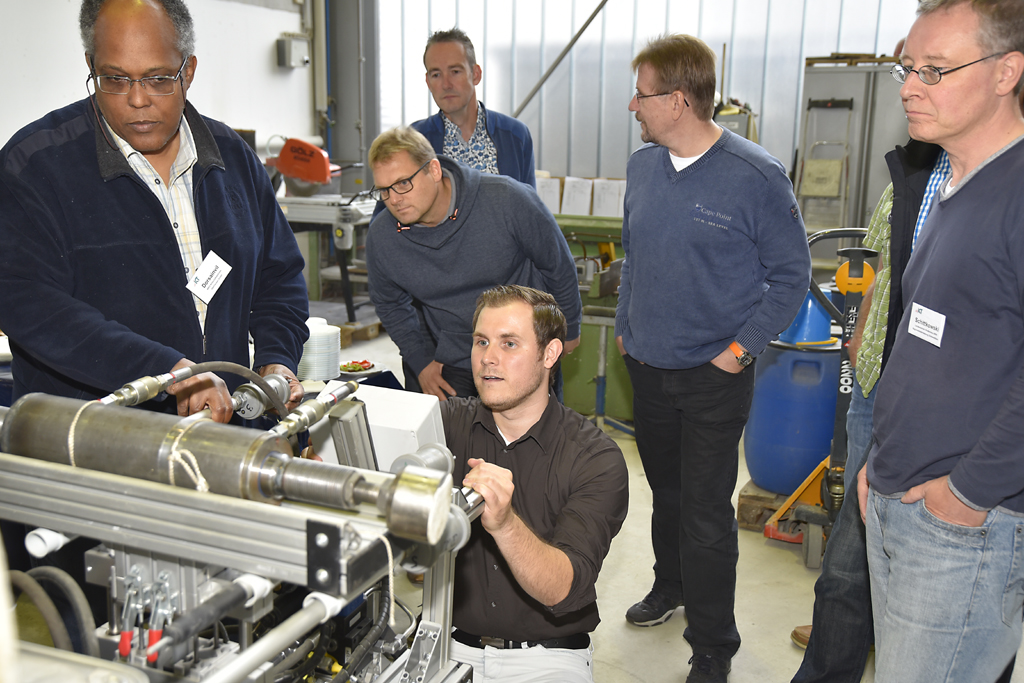

MAC-Gerät in Aktion: Die Teilnehmer konnten das MAC im Einsatz erleben.

Mit dem MAC-Verfahren wird die Standsicherheit von Beton- und Mauerwerkskanälen ab DN 1000 zuverlässig ermittelt. Die Messungen mit dem MAC-Gerät erfolgen ohne Beschädigung des Kanals. Die Entnahme von Bohrkernen wird auf das Nötigste beschränkt. Bei den Prüfungen wird mit einem Druckzylinder so viel Kraft auf die Wände des Kanals aufgebracht, dass diese sich kontrolliert um wenige Zehntelmillimeter auseinander bewegen. Feine Sensoren messen die entstehende Verformung, aus der sich der Zustand von Rohr und Boden errechnen lässt. Durch die minimale Verformung wird der Kanal in keiner Weise beschädigt.

Nachweis nach DWA-A 143-2

Die Messdaten ermöglichen Aussagen über die Gleichförmigkeit des Rohr-Boden-Systems über die gesamte Haltungslänge. Liegen detaillierte Planunterlagen vor oder sind Wanddicken und Festigkeiten anhand von Bohrkernen ermittelt worden, kann ein statischer Nachweis nach DWA-A 143-2 geführt werden. Falls erforderlich, können dreidimensionale Berechnungen mit der Finite-Elemente-Methode Hinweise auf die Rohr- und Bettungsqualität geben.

Entscheidungsgrundlage für Sanierung

Die Vielzahl der Daten liefert außerdem eine sichere Grundlage, um die Sanierungsziele festzulegen. Die Haltung kann in Zonen mit jeweils anderen Sanierungszielen eingeteilt werden, wie Dichtheit, Hydraulik oder Substanzverbesserung. Die Verfahrensauswahl steht so auf einem festen Fundament an Daten. Und auch der Sanierungserfolg kann anschließend mit dem MAC-System kontrolliert werden.

Das MAC-Verfahren liefert…

…umfassende Informationen über das Rohr-Boden-System.
…Hinweise, wo nähere Untersuchungen zur Qualität und Geometrie des Sammlers sinnvoll sind.
…zusammen mit den Ergebnissen von Bohrkernentnahmen die Grundlage für statische Nachweise.

Das MAC-Verfahren ermöglicht…

…Sanierungsmaßnahmen zielgerichtet auf die jeweilige Schwachstelle auszurichten.
…sehr zuverlässige Standsicherheitsbeurteilungen.

Das MAC-Verfahren eignet sich auch…

…zur Qualitätssicherung ausgeführter Sanierungsarbeiten.
…zur wiederkehrenden Kontrolle statisch kritischer Bereiche.
…zur Kontrolle der Einbau- und Bettungsverhältnisse im Rahmen einer Neubaumaßnahme.

Standsicherheitsnachweis? Lassen Sie uns das MACen!

Das IKT bietet Abwassernetzbetreibern das MAC inklusive Bedienpersonal zum Einsatz in Mauerwerks- und Betonkanälen von DN 1000 bis DN 3000 an. Nehmen Sie Kontakt mit uns auf!

mehr Informationen zum MAC-System
