IKT-Siegel: Beton-Schachtboden von Betonwerk Bieren gleichwertig mit Klinkerausbau

Mit Brief und Siegel: Monolithisches Schachtunterteil aus Hochleistungsbeton SWHB von Betonwerk Bieren ist mindestens gleichwertig mit einem geklinkerten Schachtunterteil. Das hat das IKT in verschieden Prüfungen nachgewiesen. Dipl.-Ing. Christoph Erdbrügger, geschäftsführender Gesellschafter der Unternehmensgruppe Erdbrügger, nahm jetzt das Siegel „IKT-Geprüft“ für das Schachtunterteil, das eine Alternative zum Klinkerausbau darstellt, von IKT-Geschäftsführer Dipl.-Ök. Roland W. Waniek entgegen.

Vergleichende Untersuchungen

Das IKT hat die Leistungsfähigkeit der schalungserhärteten Schachtunterteile in monolithischer Bauweise aus SWHB (säurewiderstandsfähiger Hochleistungsbeton) der Betonwerk Bieren GmbH im Vergleich zu Schachtunterteilen mit geklinkertem Gerinne untersucht. Kriterien waren Abriebfestigkeit und chemische Beständigkeit. Zudem hat das IKT wichtige Materialkennwerte ermittelt. Ergebnis der Untersuchung: Das Material ist hinsichtlich der geprüften Kriterien mindestens gleichwertig mit einem Klinkerausbau.

Das Untersuchungsprogramm umfasste die folgenden Prüfungen:

• Widerstand gegenüber Nass-Verschleiß
  Ermittlung der Abriebfestigkeit des monolithisch hergestellten, schalungserhärteten Hochleistungsbetons SWHB sowie des von Hand geklinkerten Gerinnes nach DIN EN 295-3

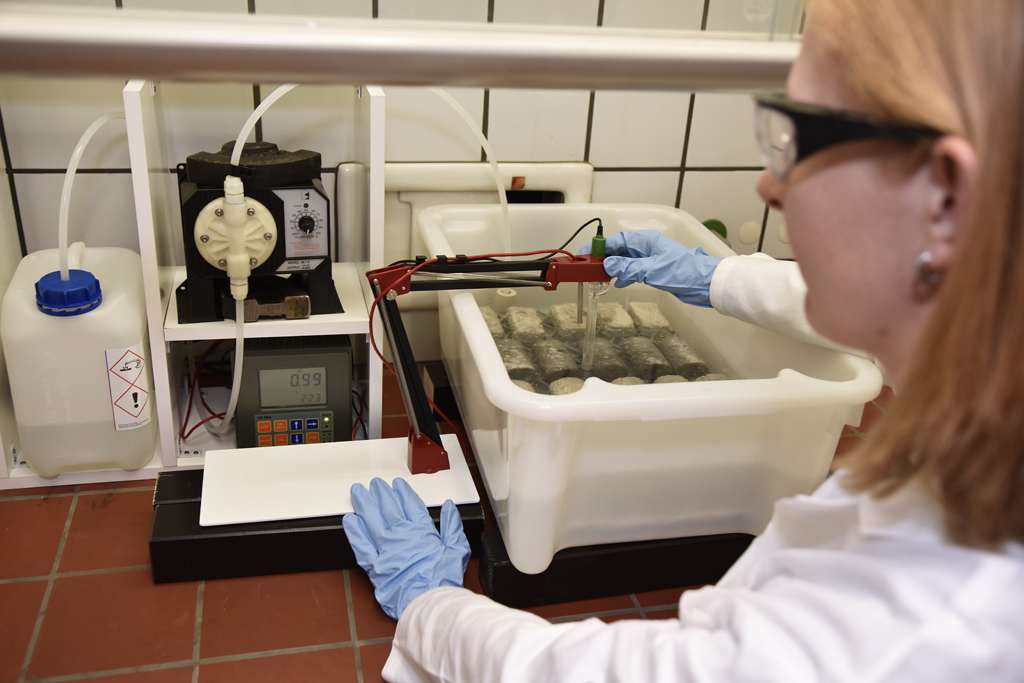

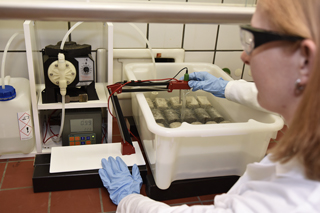

• Widerstand gegenüber biogenem Schwefelsäureangriff
  Prüftechnische Bewertung des Widerstands gegenüber biogenem Schwefelsäureangriff nach DIN 19573, Anhang A, an Prüfkörpern des säurewiderstandsfähigen Hochleistungsbetons (SWHB) und des Fugen-Estrichs für die Herstellung der geklinkerten Gerinne
• Materialkennwerte
  Überprüfung der Materialkennwerte Druck- und Spaltzugfestigkeit sowie die Wassereindringtiefe an Prüfkörpern des Hochleistungsbetons SWHB und des Fugen-Estrichs für die geklinkerten Gerinne

Hohe Präzision dank prozessoptimierter Fertigung

Die Vorteile dieses neuen Schachtunterteils zeigen sich nach Angaben des Herstellers insbesondere in folgenden Eigenschaften:

• Die Fertigung des monolithischen Schachts ist prozessoptimiert und besitzt eine entsprechend hohe Präzision. Der Einfluss von handwerklichem Können auf die Qualität ist deutlich geringer als bei einem Schacht mit geklinkertem Gerinne.
• Die Zeitdauer von der Bestellung des Schachts bis zur Lieferung auf die Baustelle ist erheblich kürzer als bei einem Schachtunterteil mit geklinkertem Gerinne.
• Das Gerinne ist hydraulisch berechnet und wird maschinell gefräst. Es können auch komplizierte Gerinnewechsel strömungsoptimiert realisiert werden.
• Werkstoffwechsel bestehen nur noch zwischen dem Schacht und den Dichtungselementen (Minimierung der Werkstoffwechsel).
• Durch die Verwendung eines Hochleistungsbetons SWHB besitzt das Schachtunterteil eine hohe Widerstandsfähigkeit gegenüber Schmutz- und Mischwasser.

Hinsichtlich der vom IKT geprüften Eigenschaften zeigen die schalungserhärteten Schachtunterteile in monolithischer Bauweise aus Hochleistungsbeton SWHB von Betonwerk Bieren eine höhere Leistungsfähigkeit als Schachtunterteile mit geklinkerten Gerinnen (nach DIN EN 1917 / DIN V 4034-1 und FBS-Qualitätsrichtlinie).
